Exemples de SERTISSAGES avec chapes ou ridoirs à chape (Liste non Exhaustive)



Type 1.1

Câble avec sertissage d'un ridoir à chape

Type 1.1 : Câble avec sertissage d'un ridoir à chape






Type 1.2

Câble avec sertissage d'un ridoit à chape à une extrémité et de l'autre d'une chape

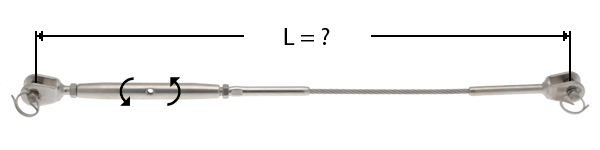

Type 1.2 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une chape
L = cote d'axe de chape de ridoir à axe de chape : ridoir réglé à mi-filetage






Type 1.3

ridoir_chapex2

Type 1.3 : Câble avec sertissage d'un ridoir à chape à chaque extrémité.
L = cote d'axe de chape de ridoir à axe de chape de ridoir : ridoirs réglés à mi-filetage






Type 1.4

Câble avec sertissage d'un ridoir à chape à chaque extrémité

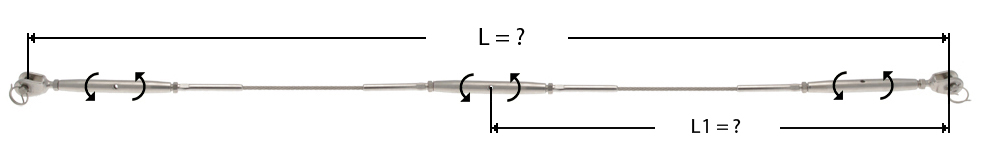

Type 1.4 : Câble avec sertissage d'un ridoir à chape à chaque extrémité, puis au centre d'un montage tige filetage gauche + corps de ridoir + tige filetage droite.
L = cote d'axe de chape de ridoir à axe de chape de ridoir : ridoirs réglés à mi-filetage
L1 = cote du centre du ridoir à axe de ridoir : ridoirs réglés à mi-filetage






Type 1.5

Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une tige filetée

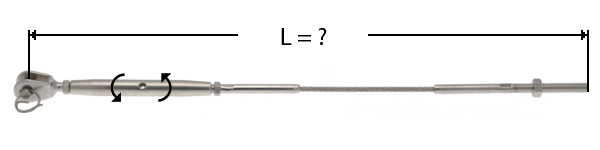

Type 1.5 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une tige filetée.
L= cote d'axe de chape de ridoir à bout de tige : ridoir réglé à mi-filetage






Type 1.6

cable chape tige filetee

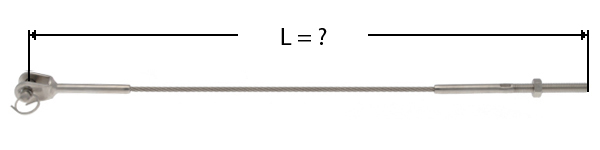

Type 1.6 : Câble avec sertissage d'une chape à une extrémité et de l'autre d'une tige filetée.
L = cote d'axe de chape à bout de tige






Type 1.7

Câble avec sertissage d'un ridoit à chape à une extrémité et de l'autre d'un oeil

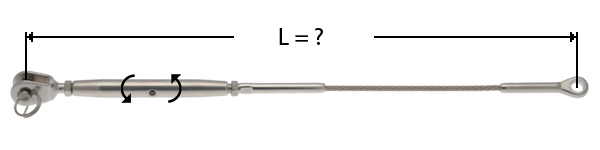

Type 1.7 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'un œil.
L = cote d'axe de chape de ridoir à axe de l'oeil : ridoir réglé à mi-filetage






Type 1.8

Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'un oeil

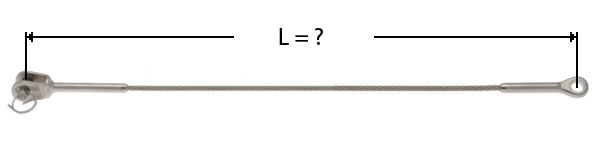

Type 1.8 : Câble avec sertissage d'une chape à une extrémité et de l'autre d'un œil.
L = cote d'axe de chape au centre de l’œil






Type 1.9

Câble avec sertissage d'un ridoit à chape à une extrémité et de l'autre d'une tête bombée

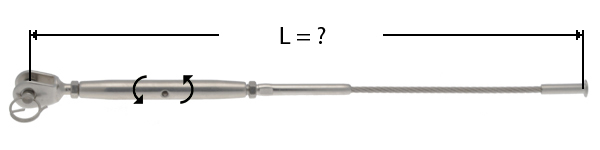

Type 1.9 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une tête bombée.
L = cote d'axe de chape de ridoir à intérieur de la tête : ridoir réglé à mi-filetage






Type 1.10

Câble avec sertissage d'un ridoit à chape à une extrémité et de l'autre d'une tête fraisée

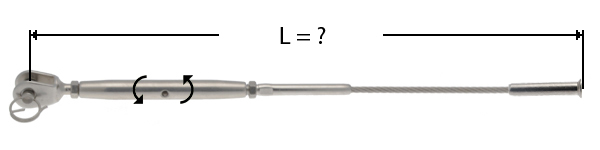

Type 1.10 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une tête fraisée.
L = cote d'axe de chape de ridoir à extrémité de la tête : ridoir réglé à mi-filetage






Type 1.11

Cable avec sertissage d'un ridoit à chape à une extrémité et de l'autre d'une terminaison en T

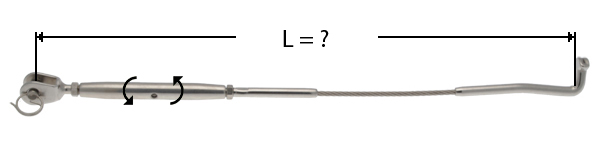

Type 1.11 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une terminaison en "T".
L = cote d'axe de chape de ridoir à sous la tête : ridoir réglé à mi-filetage






Type 1.12

ridoir_chape-boucle_cossee

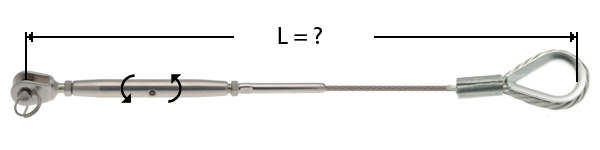

Type 1.12 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une boucle cossée-manchonnée (manchon + cosse-coeur).
L = cote d'axe de chape de ridoir à fond de cosse : ridoir réglé à mi-filetage






Type 1.13

ridoir_chape-boucle

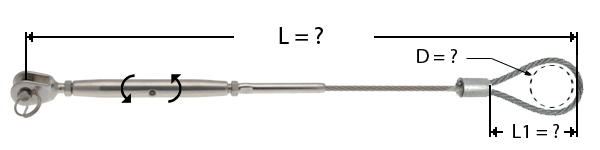

Type 1.13 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'un manchon.
L = cote d'axe de chape de ridoir à fond de boucle : ridoir réglé à mi-filetage
L1 = longueur boucle    OU     D = diamètre de la boucle






Type 1.14

ridoir_chape-rond_d_arret

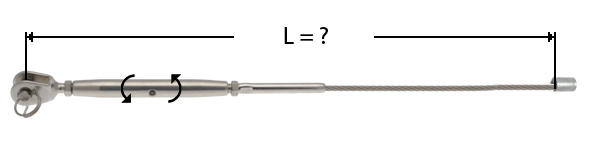

Type 1.14 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'un rond d'arrêt.
L = cote d'axe de chape de ridoir à intérieur de rond d'arrêt : ridoir réglé à mi-filetage






Type 1.15

Câble avec sertissage d'un ridoit à chape à une extrémite et de l'autre d'une chape + montage sur des pitons filetage métrique

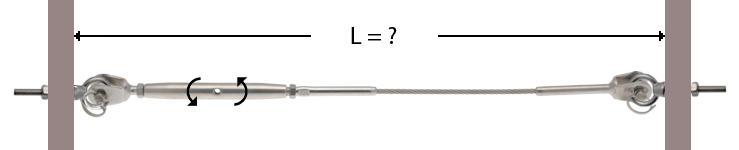

Type 1.15 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une chape + montage sur des pitons filetage métrique.
L = cote entre poteaux : ridoir réglé à mi-filetage
Montage adapté pour la réalisation de garde-corps.






Type 1.16

Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une chape + montage sur des pitons filetage bois

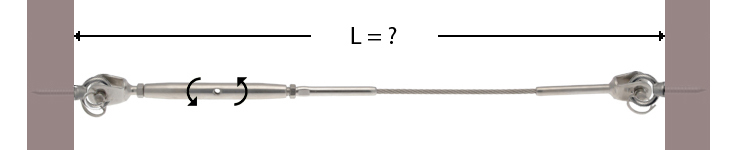

Type 1.16 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une chape + montage sur des pitons filetage bois.
L = cote entre poteaux : ridoir réglé à mi-filetage
Montage adapté pour la réalisation de garde-corps.



Vous ne trouvez pas la réalisation de sertissage sur câble que vous cherchez ? N'hésitez pas à nous contacter.
