Exemples de SERTISSAGES avec Tiges Filetées ou Ridoirs Filetés
(liste non exhaustive)

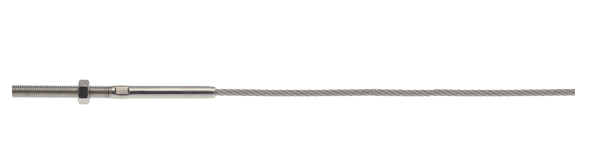

Type 3.1


Câble inox serti d'une tige à une extrémité

Type 3.1 : Câble avec sertissage d'une tige filetée à une extrémité et libre de l'autre.
Pas de côte précise = couper puis sertir

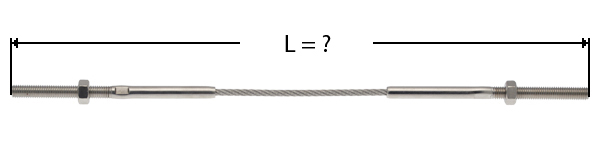

Type 3.2

tigex2

Type 3.2 : Câble avec sertissage d'une tige filetée à chaque extrémité.
L = cote de bout de tige à bout de tige

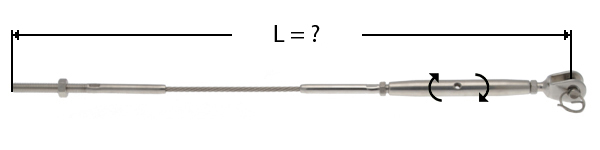

Type 3.3

Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'un ridoit à chape

Type 3.3 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'un ridoir à chape.
L = cote de bout de tige à axe de chape de ridoir : ridoir réglé à mi-filetage

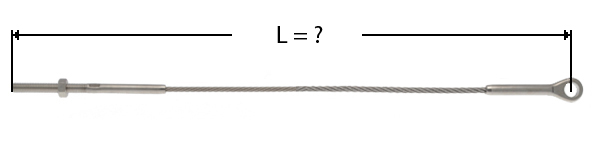

Type 3.4

Câble avec sertissage d'une tige filetée

Type 3.4 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'un œil.
L = cote de bout de tige à centre de l’œil

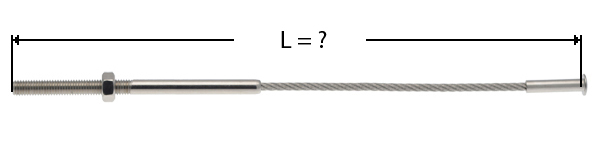

Type 3.5

Câble avec sertissage d'une tige filetée à une extrémite et de l'autre une tête bombée

Type 3.5 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'une tête bombée.
L= cote de bout de tige à sous la tête

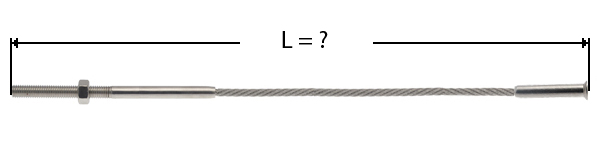

Type 3.6

tige-tete_fraisee

Type 3.6 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'une tête fraisée.
L = cote hors tout






Type 3.7

Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'une terminaition en T

Type 3.7 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'une terminaison en "T".
L = cote de bout de tige à sous la tête






Type 3.8

Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'une boucle cossée-manchonée

Type 3.8 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'une boucle cossée-manchonnée (manchon + cosse-coeur).
L = cote de bout de tige à fond de cosse






Type 3.9

Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'un manchon

Type 3.9 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'un manchon.
L = cote de bout de tige à fond de boucle
L1 = longueur boucle     OU     D = diamètre boucle






Type 3.10

Câble avec sertissage d'une tige filetée à une extremité et de l'autre d'un rond d'arrêt

Type 3.10 : Câble avec sertissage d'une tige filetée à une extrémité et de l'autre d'un rond d'arrêt.
L = cote de bout de tige à intérieur de rond d'arrêt






Type 3.11

Câble avec sertissage d'une tige filetée et écrou borgne à chaque extrémité

Type 3.11 : Câble avec sertissage d'une tige filetée + écrou borgne à chaque extrémité.
L = cote extérieur poteaux






Type 3.12

Câble avec sertissage d'une tige filetée, rondelle inclinée et écrou borgne à chaque extremité

Type 3.12 : Câble avec sertissage d'une tige filetée + rondelle inclinée et écrou borgne à chaque extrémité.
L = cote extérieur poteaux

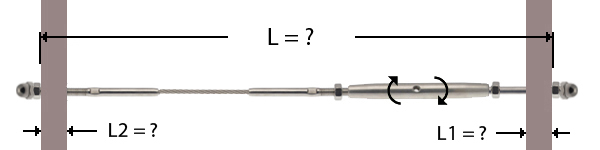

Type 3.13

tige_ecrou_borgne-ridoir_tige_ecrou_borgne

Type 3.13 : Câble avec sertissage d'une tige filetée + écrou borgne à une extrémité et de l'autre d'un ridoir fileté (tige filetée gauche + corps de ridoir + bout fileté) + écrou borgne.
L = cote extérieur poteaux : ridoir réglé à mi-filetage
L1 = épaisseur poteau    ET    L2 = épaisseur poteau






Type 3.14

Câble avec sertissage d'un ridoir fileté et une écrou borgne à chaque extrémité

Type 3.14 : Câble avec sertissage d'un ridoir fileté (tige filetée gauche + corps de ridoir + bout fileté) + écrou borgne à chaque extrémité.
L = cote extérieur poteaux : ridoirs réglés à mi-filetage
L1 = épaisseur poteau  ET    L2 = épaisseur poteau






Type 3.15

Cable avec sertissage d'un ridoir fileté et écrou borgne à chaque extrémité et au centre

Type 3.15 : Câble avec sertissage d'un ridoir fileté (tige filetée gauche + corps de ridoir + bout fileté) + écrou borgne à chaque extrémité et au centre.
L= cote extérieur poteaux : ridoirs réglés à mi-filetage
L1 = épaisseur poteau     ET     L2 = épaisseur poteau
L3 = cote du centre du ridoir à axe de ridoir : ridoirs réglés à mi-filetage






Type 3.16

Câble avec sertissage d'une tige filetée et écrou borgne à une extrémité et d'une dhape et piton filetage métrique de l'autre

Type 3.16 : Câble avec sertissage d'une tige filetée + écrou borgne à une extrémité et de l'autre d'une chape + piton filetage métrique.
L = cote d'extérieur poteau à intérieur poteau






Type 3.17

Câble avec sertissage d'une tige filetée et écrou borgne à une extrémite et de l'autre d'une chape et piloton filetage bois

Type 3.17 : Câble avec sertissage d'une tige filetée + écrou borgne à une extrémité et de l'autre d'une chape + piton filetage bois.
L = cote d'extérieur poteau à intérieur poteau






Type 3.18

Câble avec sertissage d'un ridoir fileté et écrou borgne à une extrémité et de l'autre d'une chape et un piton filetage métrique

Type 3.18 : Câble avec sertissage d'un ridoir fileté (tige filetée gauche + corps de ridoir + bout fileté) + écrou borgne à une extrémité et de l'autre d'une chape + piton filetage métrique.
L = cote d'extérieur poteau à intérieur poteau
L1 = épaisseur poteau    ET     L2 = épaisseur poteau






Type 3.19

Câble avec sertissage d'un ridoir fileté et écrou borgne à une extrémité et de l'autre d'une chape et fiton de filetage bois

Type 3.19 : Câble avec sertissage d'un ridoir fileté (tige filetée gauche + corps de ridoir + bout fileté) + écrou borgne à une extrémité et de l'autre d'une chape + piton filetage bois.
L = cote d'extérieur poteau à intérieur poteau
L1 = épaisseur poteau    ET     L2 = épaisseur poteau

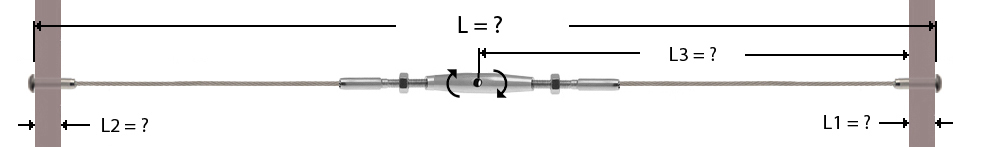

Type 3.20

Câble avec sertissage d'un ridoir fileté au centre et à chaque extrémité d'une tête bombée

Type 3.20 : Câble avec sertissage d'un ridoir fileté (tige filetée gauche + corps de ridoir + tige filetée droite) au centre et à chaque extrémité d'une tête bombée.
L = cote extérieur poteau
L1 = épaisseur poteau    ET    L2 = épaisseur poteau
L3 = cote du centre du ridoir à intérieur poteaux : ridoir réglé à mi-filetage






Type 3.21


Câble avec sertissage à une extrémité d'une tige filetée à sertir, corps de ridoit et goujou filetage bois métrique et de l'autre une tige filetée à sertir pas à droite

Type 3.21 : Câble avec sertissage à une extrémite d'une tige filetée à sertir pas à gauche + corps de ridoir + goujon filetage bois métrique droite et de l'autre d'une + tige filetée à sertir pas à droite + corps de ridoir droite + goujon filetage bois métrique gauche .
L = cote entre poteaux
L1 = épaisseur poteau ET L2 = épaisseur poteau






Type 3.22

Câble avec sertissage d'un ridoir fileté au centre et à chaque extrémité d'une tige filetée et écrou borgne

Type 3.22 : Câble avec sertissage d'un ridoir fileté (tige filetée gauche + corps de ridoir + tige filetée droite) au centre et à chaque extrémité d'une tige filetée + écrou borgne.
L = cote exterieur poteaux
L1 = épaisseur poteau ET  L2 = épaisseur poteau
L3 = côte du centre du ridoir à l'intérieur du poteau : ridoir réglé a mi-filetage



Vous ne trouvez pas la réalisation de sertissage sur câble que vous cherchez ? N'hésitez pas à nous contacter.
