Exemples de SERTISSAGES avec Terminaisons Filetage Interne
(Liste Non Exhaustive)



Les montages présentés ci-dessous sont adaptés pour la réalisation de garde-corps



Type 4.1

Câble serti à une extrémité d'une terminaison à filetage interne

Type 4.1 : Câble avec sertissage d'une terminaison filetage interne à une extrémité et libre de l'autre.
Pas de cote précise = couper puis sertir






Type 4.2


Cable avec sertissage d'une tête bombée à une extrémité et de l'autre d'une terminaison filetage interne et vis métrique tête bombée avec écrou

Type 4.2 : Câble avec sertissage d'une tête bombée à une extrémité et de l'autre d'une terminaison filetage interne + vis métrique tête bombée avec écrou.
L = cote extérieur poteaux : vis réglée à mi-filetage
L1 = épaisseur poteau  ET  L2 = épaisseur poteau






Type 4.3

Câble avec sertissage d'une terminaison filetage interne et vis métrique tête bombée avec écrou à chaque extrémité

Type 4.3 : Câble avec sertissage d'une terminaison filetage interne + vis métrique tête bombée avec écrou.
L = cote extérieur poteaux : vis réglées à mi-filetage
L1 = épaisseur poteau  ET L2 = épaisseur poteau






Type 4.4

Câble avec sertissage d'une tête fraisée à une extrémité et de l'autre d'une terminaison filetage interne et vis métrique tête fraisée avec écrou

Type 4.4 : Câble avec sertissage d'une tête fraisée à une extrémité et de l'autre d'une terminaison filetage interne + vis métrique tête fraisée avec écrou.
L = cote extérieur poteaux : vis réglée à mi-filetage
L1 = épaisseur poteau ET L2 = épaisseur poteau






Type 4.5

Câble avec sertissage d'une terminaison filetage interne et vis métrique tête fraisée avec écrou à chaque extremité

Type 4.5 : Câble avec sertissage d'une terminaison filetage interne + vis métrique tête fraisée avec écrou à chaque extrémité.
L = cote extérieur poteaux : vis réglées à mi-filetage
L1 = épaisseur poteau  ET  L2 = épaisseur poteau






Type 4.6

Câble avec sertissage d'une terminaison filetage interne et bout fileté avec écrrou et écrou borgne à chaque extremité

Type 4.6 : Câble avec sertissage d'une terminaison filetage interne + bout fileté avec écrou et écrou borgne à chaque extrémité.
L = cote extérieur poteaux : bouts filetés réglés à mi-filetage
L1 = épaisseur poteau  ET  L2 = épaisseur poteau

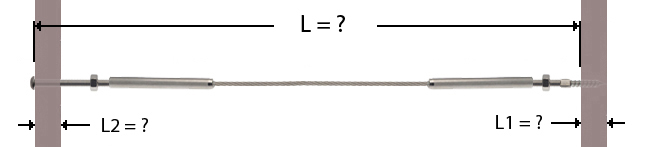

Type 4.7

Câble avec sertissage d'une terminaison filetage interne et vis métrique tête bombée avec écrou à une extremité et de l'autre d'une terminaison filetage interne et goujon filetage bois / métrique avec écrou

Type 4.7 : Câble avec sertissage d'une terminaison filetage interne + vis métrique tête bombée avec écrou à une extrémité et de l'autre d'une terminaison filetage interne + goujon filetage bois/métrique avec écrou.
L = cote extérieur/intérieur poteaux : vis et goujon réglés à mi-filetage
L1 = épaisseur poteau  ET  L2 = épaisseur poteau






Type 4.8

Câble avec sertissage d'une terminaison filetage interne et goujon fijetage bois / métrique avec écrou à chaque extremité

Type 4.8 : Câble avec sertissage d'une terminaison filetage interne + goujon filetage bois/métrique avec écrou à chaque extrémité.
Attention, veillez à prendre des éléments "pas à droite" d'un coté et "pas à gauche" de l'autre.
L = intérieur poteaux : goujons réglés à mi-filetage
L1 = épaisseur poteau  ET  L2 = épaisseur poteau






Type 4.9

Câble avec sertissage d'une terminaison filetage interne et vis métrique tête bombée avec écrou à une extrémité et d'un ridoir fileté

Type 4.9 : Câble avec sertissage d'une terminaison filetage interne + vis métrique tête bombée avec écrou à une extrémité et d'un ridoir fileté (tige filetée gauche + corps de ridoir + vis métrique tête bombée avec écrous).
L = cote extérieur poteaux : ridoir réglé à mi-filetage
L1 = épaisseur poteau  ET  L2 = épaisseur poteau



Vous ne trouvez pas la réalisation de sertissage sur câble que vous cherchez ? N'hésitez pas à nous contacter.
