Manchon en aluminium
4.8/5
Voir les avis
(15)
Manchon aluminium selon la norme EN 13411-3 prévu pour sertissage sur câbles en acier galvanisé de différents diamètres : du diamètre 1 mm jusqu'au diamètre 20 mm. Voir tableau plus bas.
Le montage de l'aluminium n'est pas compatible avec l'inox.
Un manchon est prévu pour recevoir 2 brins de câble.
Le manchonnage réalisé dans nos locaux est un manchonnage à la presse.
NOS CONSEILS
Personnalisez votre produit :
Besoin d'un conseil ? Contactez-nous
(0)4 74 92 92 92
Du lundi au vendredi de 8h à 12h et de 13h à 17h00 (vendredi 16h00)
|
Numéro manchon
|
Référence
|
Prix HT
|
Prix TTC
|
Disponibilité
|
Panier d'achat |
|---|---|---|---|---|---|
| 1 | 428501A |
0,10 € |
0,12 € |
En Stock
|
|
| 1.5 | 4285015A |
0,10 € |
0,12 € |
En Stock
|
|
| 2 | 428502A |
0,15 € |
0,18 € |
En Stock
|
|
| 2.5 | 4285025A |
0,15 € |
0,18 € |
En Stock
|
|
| 3 | 428503A |
0,20 € |
0,24 € |
En Stock
|
|
| 3.5 | 4285035A |
0,20 € |
0,24 € |
En Stock
|
|
| 4 | 428504A |
0,25 € |
0,30 € |
En Stock
|
|
| 4.5 | 4285045A |
0,25 € |
0,30 € |
En Stock
|
|
| 5 | 428505A |
0,40 € |
0,48 € |
En Stock
|
|
| 6 | 428506A |
0,55 € |
0,66 € |
En Stock
|
|
| 6.5 | 4285065A |
0,60 € |
0,72 € |
En Stock
|
|
| 9 | 428509A |
1,15 € |
1,38 € |
En Stock
|
|
| 11 | 428511A |
2,25 € |
2,70 € |
En Stock
|
|
| 13 | 428513A |
3,45 € |
4,14 € |
En Stock
|
|
| 16 | 428516A |
5,65 € |
6,78 € |
En Stock
|
|
| 18 | 428518A |
7,45 € |
8,94 € |
En Stock
|
|
| 20 | 428520A |
10,40 € |
12,48 € |
Réapprovisionnement en cours
|
Toutes les dimensions et indications de charge, ainsi que les illustrations sont non contractuelles.
Si vous avez des exigences au niveau des cotes, merci de nous contacter via notre formulaire.
Veuillez noter que ce tableau n'est valable que pour les câbles avec Ame Métallique. Pour du câble avec âme textile, nous contacter.
Choisissez le manchon correspondant au diamètre de votre câble et à l'outil utilisé (voir tableau) : manchonnage à la pince ou manchonnage à la presse.
Le manchonnage réalisé dans nos locaux est un manchonnage à la presse. Veillez à prendre le manchon correspondant.
Le manchon subit un allongement de 15 à 25% lors du sertissage.
Manchon en aluminium | |||||||
| Sertissage à la presse | |||||||

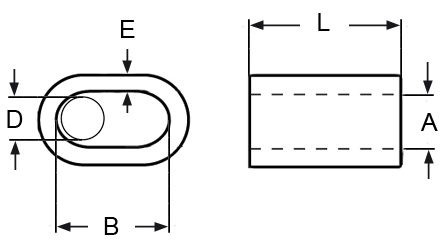

| Réf. | Numéro manchon | D. câble (mm) | A (mm) | B (mm) | E (mm) | L (mm) | Ø manchon après sertissage |
| 428501A | 1 | 1 | 1.2 | 2.4 | 0.65 | 4.9 | 2 |
| 4285015A | 1.5 | 1 | 1.7 | 3.4 | 0.75 | 5.9 | 3 |
| 428502A | 2 | 1.5 | 2.5 | 4.75 | 0.9 | 6.9 | 4 |
| 4285025A | 2.5 | 2 | 2.7 | 5.4 | 1 | 9 | 5 |
| 428503A | 3 | 2.5 | 3.2 | 6.6 | 1.3 | 11.3 | 6 |
| 4285035A | 3.5 | 3 | 3.8 | 7.6 | 1.5 | 13 | 7 |
| 4285045A | 4.5 | 4 | 4.9 | 9.8 | 1.9 | 16 | 9 |
| 428506A | 6 | 5 | 6.6 | 13.2 | 2.5 | 21 | 12 |
| 4285065A | 6.5 | 6 | 7.2 | 14.4 | 2.7 | 23 | 13 |
| 428509A | 9 | 8 | 9.9 | 19.8 | 3.7 | 32 | 18 |
| 428511A | 11 | 10 | 12.1 | 24.2 | 4.5 | 39 | 22 |
| 428513A | 13 | 12 | 14.2 | 28.4 | 5.4 | 46 | 26 |
| 428516A | 16 | 14 | 17.4 | 34.8 | 6.9 | 56.2 | 32 |
| 428518A | 18 | 16 | 19.8 | 39 | 7.9 | 63 | 36 |
| 428520A | 20 | 18 | 21.7 | 43.4 | 8.4 | - | 40 |
 | |||||||
| Sertissage à la pince | |||||||
| Réf. | Numéro manchon | D. câble (mm) | A (mm) | B (mm) | E (mm) | L (mm) | Ø manchon après sertissage |
| 428501A | 1 | 1 | 1.2 | 2.4 | 0.65 | 4.9 | 2 |
| 4285015A | 1.5 | 1.5 | 1.7 | 3.4 | 0.75 | 5.9 | 3 |
| 428502A | 2 | 2 | 2.5 | 4.75 | 0.9 | 6.9 | 4 |
| 4285025A | 2.5 | 2.5 | 2.7 | 5.4 | 1 | 9 | 5 |
| 428503A | 3 | 3 | 3.2 | 6.6 | 1.3 | 11.3 | 6 |
| 428504A | 4 | 4 | 4.7 | 8.8 | 1.6 | 14.3 | 8 |
| 428505A | 5 | 5 | 5.7 | 11.1 | 2.2 | 18 | 10 |
| 428506A | 6 | 6 | 6.6 | 13.2 | 2.5 | 21 | 12 |
